BLACKMAGIC MULTIVIEW

Bạn có thể điều chỉnh nhiều nguồn SDI chỉ với một màn hình Ultra HD hay TV

Sử dụng 1 màn hình độc lập để truy xuất Multiview.

Sản phẩm ATEM 2 hỗ trợ 2 màn hình multiview độc lập , hiển thị lên đến 16 camera.

Bạn có thể tuỳ chỉnh Multiview layout và thay đổi nhãn cho từng màn hình độc lập. Điều này giúp bạn dễ dàng xem program , preview , và tất cả các source input.

Công cụ Transitions sáng tạo

ATEM tích hợp nhiều kiểu transition chất lượng cao cho các định dạng SD,HD,4K . Bao gồm mixes , dips , wipes và nhiều kiểu switch chuẩn truyền hình khác. Tạo ra 1 “on air” tuỳ chỉnh cho nhiều wipe pattern, độ dài và các thông số khác. Model ATEM 1 và ATEM 2 đều tích hợp các animated stinger và DVE transition.

Hiệu ứng cho digital video

Model ATEM 1 & 2 đều tích hợp những hệ thống xử lí hiệu ứng hình ảnh. Dùng chức năng DVE to position , resize , rotate và scale video thời gian thực. Tạo ra những hiệu ứng picture-in-picture với 3D border , shadow và lighting. Thêm 1 tính năng DVE transition động ,  để đẩy, xoay các hiệu ứng để chuyển source.

Supper Source

Tạo 1 multibox kết hợp thật dễ dàng với ATEM Suppersource.  Được tích hợp vào ATEM 2 M/E Production Studio 4K, bạn có 5 layer độc lập với 4 pic-in-pic DVE và 4 keyer giúp bạn có thể chèn vào bất cứ video input nào.

Thử hình dung sử dụng Suppersource cho các cuộc phỏng vấn sử dụng multicam hoặc làm live event. Suppersource dễ dàng save và recall ngay lập tức.

Dual Media Player

ATEM switcher sở hữu 1 bộ nhớ cho media pool cho phép bạn có thể tải still frame và graphic để key. Những định dạng hình ảnh phổ biến đều được hỗ trợ, hoặc bạn có thể tải trực tiếp từ Photoshop CC với plug-in có sẵn. ATEM production studio 4K  support 20 still frame định dạng RGBA Ultra HD trong khi ATEM 1 và 2 hỗ trợ lên đến 32 still frame và video Ultra HD 180 frame hoặc 1080 720 frame.

Powerful Keyers

Công cụ Key mạnh mẽ với các upstream key với luminance , linear , pattern và chroma key có thể xử lý mọi thứ trong phông xanh và những hiệu ứng multi-layer đặc biệt.

ATEM 1 & 2 sở hữu 4 upstream key , 2 downstream key độc lập cho phép bạn thiết kế các layer theo sở thích.

Power Macro

Để tạo ra những sequence thích hợp cho từng thời điểm , bạn có thể sử dụng công cụ macro. Ghi lại 1 sequence của việc transition giữa các video source , tích hợp hiệu ứng key , tinh chỉnh audio mixer , thiết lập camera control và nhiều tính năng khác trong phần điều khiển. Macro được save ở XML file có thể edit bằng 1 đoạn text đơn giản nên bạn có thể kết hợp với nhau 1 cách tinh vi mà bạn khó có thể thực hiện trong khi làm live. Có nghĩa là bạn có thể tạo ra những sequence trước và gọi ra để sử dụng ngay lập tức, có thể copy giữa các ATEM và sử dụng nhiều lần.

Kết nối 6G-SDI linh động

Tất cả switcher đều hỗ trợ 6G-SDI cho phép bạn có thể làm việc với chất lượng cao nhất, bởi vì kết nối SDI là các đầu nối BNC cơ bản , nên bạn có thể dễ dàng lựa chọn format SD hoặc HD cho các thiết bị của bạn. Có nghĩa là 6G-SDI cho phép bạn làm việc với tất cả các định dạng video.

Remote Camera Control

Đầy đủ chức năng điều khiển camera từ phần mềm ATEM Control.  Blackmagic Studio Camera có thể điều khiển thông qua kết nối SDI ngược về camera, giúp bạn có thể điều khiển đầy đủ các chức năng như chỉnh màu, focus , iris … Có 2 giao diện điều khiển, 1 giống như CCU của các camera thông thường và 1 còn lại như giao diện phần mềm Davinci dùng để tinh chỉnh màu.

Professional Broadcast Panel

Bàn ATEM 2 Panel hỗ trợ 2 M/E switcher độc lập ,  nên bạn có thể sử dụng nguồn đôi của ATEM để mở rộng 2 M/E switcher của bạn.

Khi bạn muốn điều khiển chương trình 1 cách nhanh và hiệu quả , bạn nên hướng tới giải pháp sử dụng bàn panel. Chọn panel ATEM 1 nhỏ gọn cho 10 input hoặc ATEM Panel 2 với 20 input , cả 2 đều có sẵn những phím chức năng , nút vặn và các công cụ khác để giúp bạn thao tác nhanh hơn khi sản xuất.

Truyền hình và live event đôi khi luôn xảy ra những sự cố ngoài dự định. Đó là tại sao ATEM sử dụng 1 tương tác bên trong để nâng cao chất lượng điều khiển. Những Pc rẻ tiền sẽ tác hại đến ATEM switcher khi điều khiển bởi Pc mắc lỗi sẽ dẫn đến ATEM không điều khiển được. Vì vây, ATEM đã khắc phục được điểm yếu này của các thiết bị switcher khác, là phần mềm PC control chỉ kết nối với bàn Panel. Nếu 1 trong 2 xảy ra sự cố, bạn vẫn có thể làm việc bình thường trong khi chờ khắc phục.

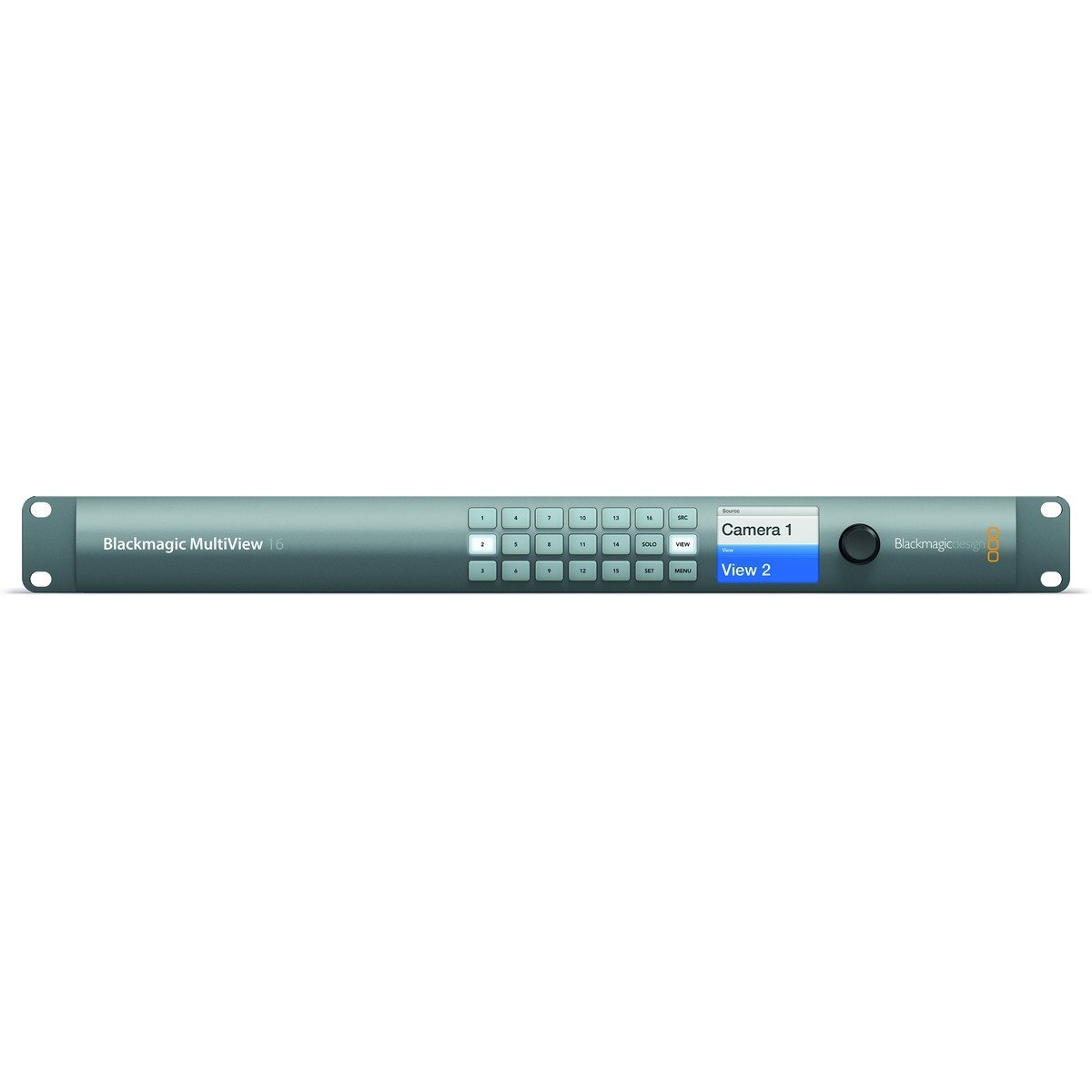

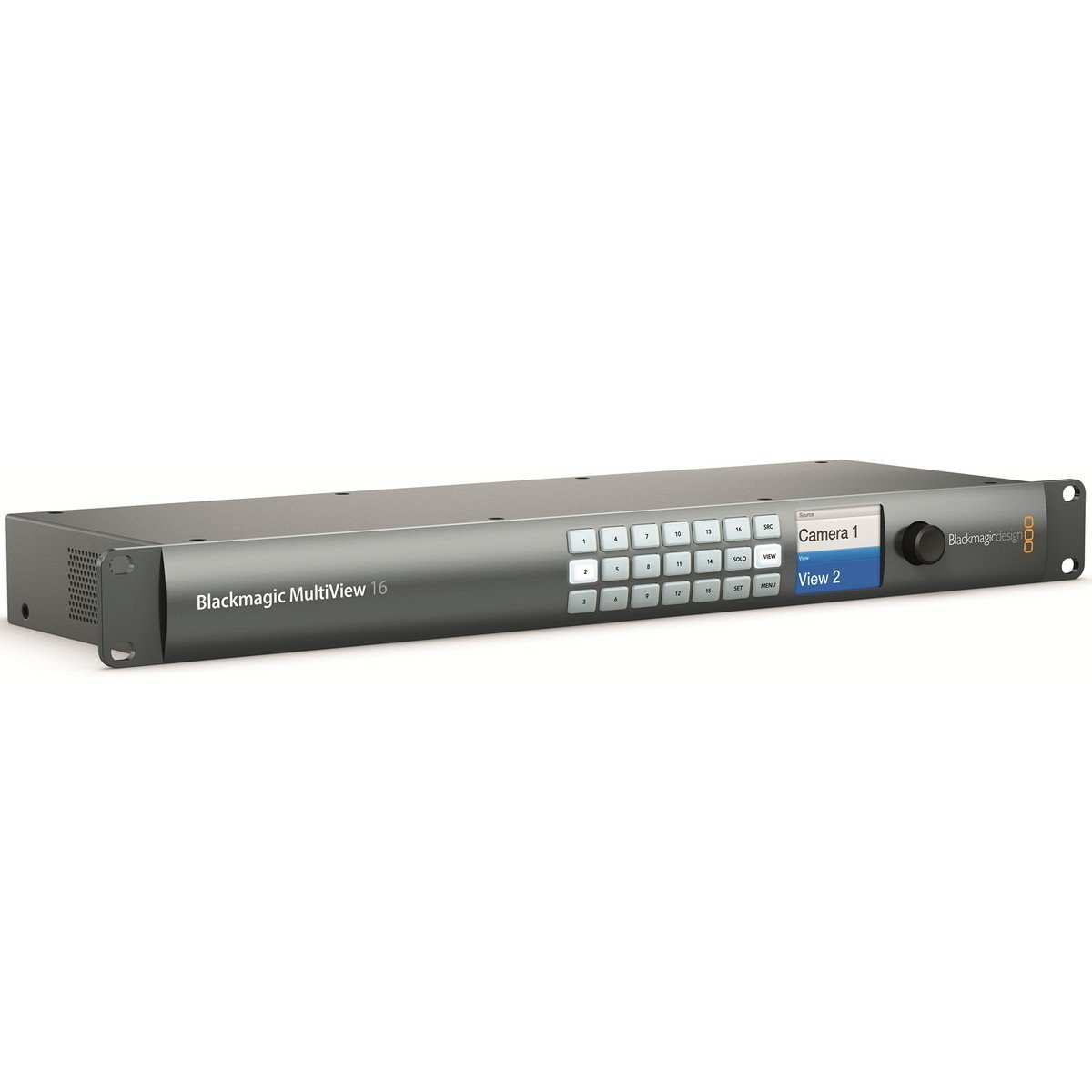

Blackmagic MultiView 16

Technical Specifications

Description

Monitor up to 16 SDI sources using an Ultra HD monitor or television so you get twice the resolution per view! Monitor from SD, HD or Ultra HD-SDI sources in any combination, in any order! Features full frame re-sync on each input.

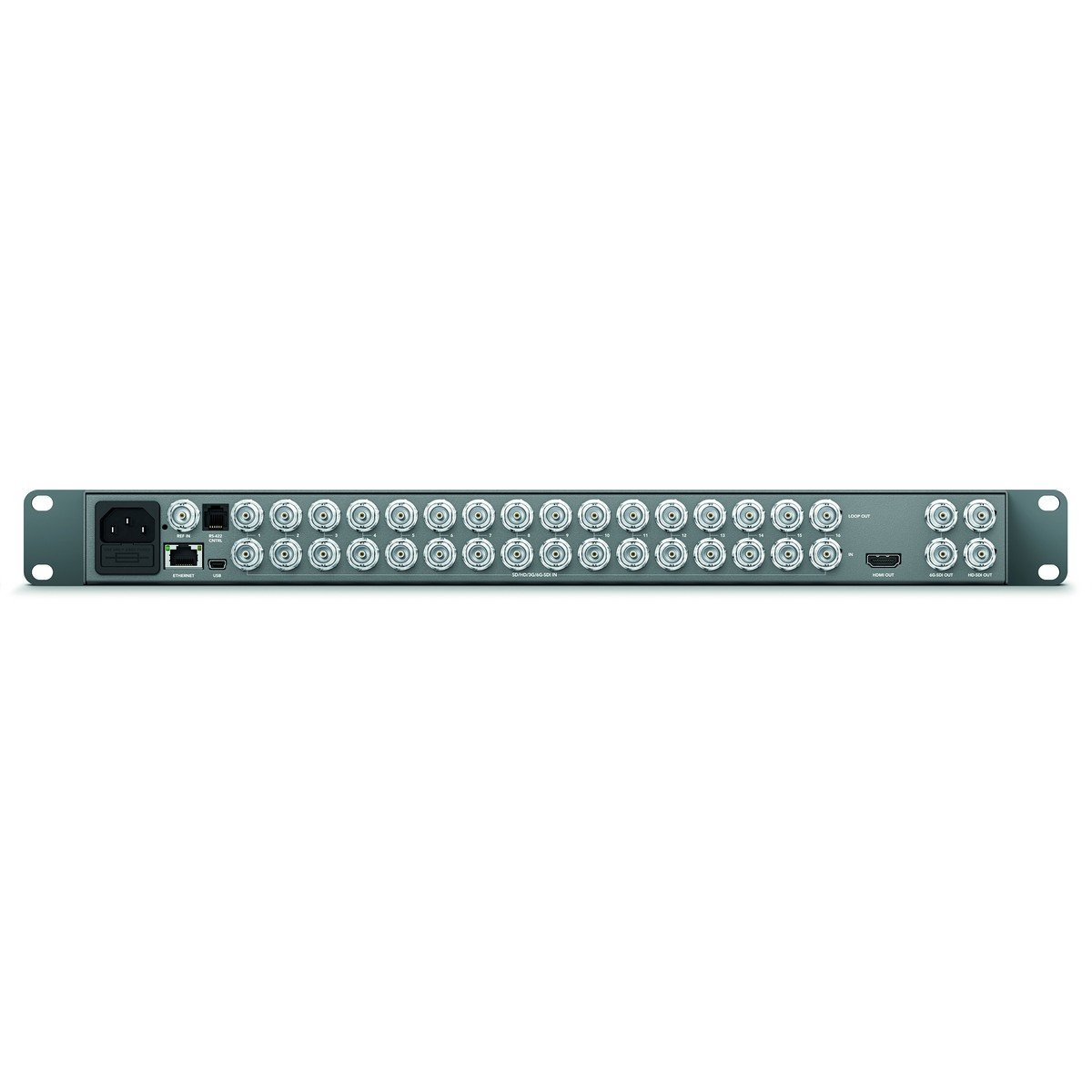

Connections

SDI Video Input

16 x 10-bit SD-SDI, HD-SDI and 6G-SDI.

SDI Video Loop Output

16 x 10-bit SD-SDI, HD-SDI and 6G-SDI.

Multi View Outputs

4 x SDI plus 1 x HDMI (2 x HD, 2 x 6G-SDI, 1 x HDMI), able to be used concurrently.

SDI Video Multi View Outputs

2 x 10-bit HD-SDI, 2 x 10 bit 6G-SDI.

HDMI Video Multi View Outputs

1 x HDMI type A connector. Output supports EDID of the monitor.

Reference Input

Black burst and Tri-level Sync for SD, HD and 4K.

Multi Rate Support

Auto detection of SD, HD or 6G-SDI. Simultaneous viewing of 4K, HD and SD video.

Updates

USB or Ethernet.

Control

16 buttons for local control of MultiView 16. 5 buttons and scroll wheel for control of LCD display or RJ45 Ethernet.

Configuration

Via front panel LCD or use either RJ45 Ethernet or USB 2.0 for firmware updates and IP address setting.

RS-422 Control

1 x input for configuring layouts.

Reclocking

On all SDI outputs, auto switching between standard definition, high definition or 6G-SDI video.

Standards

SD Format Support

525i29.97 NTSC, 625i25 PAL

HD Format Support

720p50, 59.94, 60
1080p23.98, 24, 25, 29.97, 30, 50, 59.94, 60
1080PsF23.98, 24, 25, 29.97, 30
1080i50, 59.94, 60

2K Format Support

1080p23.98, 24, 25,
1080PsF23.98, 24, 25

Ultra HD Format Support

2160p23.98, 24, 25, 29.97, 30

4K Format Support

2160p24

SDI Compliance

SMPTE 259M, SMPTE 292M,SMPTE 296M, SMPTE 310M,SMPTE 425M-B, ITU-R BT.656 andITU-R BT.601.

SDI Video Rates

SDI video inputs are switchable between standard definition, high definition and 4K. SDI switches between 270 Mb/s standard definition SDI, 1.5 Gb/s HD-SDI, 3G-SDI and 6G-SDI.

SDI Video Sampling

4:2:2 and 4:4:4.

SDI Audio Sampling

Television standard sample rate of 48kHz and 24-bit.

SDI Color Precision

10-bit 4:2:2 and 4:4:4.

SDI Color Space

YUV or RGB for inputs, YUV for outputs.

SDI Auto Switching

Automatically selects between SD-SDI, HD-SDI, and 6G-SDI on each input so that each input can be running a different television standard.

SDI Metadata Support

Video payload identification ancillary data as per SMPTE 352M.

Display

Built-in 1.5” LCD for menu settings.

Software

Software Control

Multi view software included free for Windows™ and Mac OS X™.

Internal Software Upgrade

Via included updater application.

Operating Systems

Mac OS X 10.10 Yosemite,
Mac OS X 10.11 El Capitan or later.

Windows 8.1 or Windows 10.


Power Requirements

Power Fail Protection

MultiView 16 settings preserved and restored instantly at power on.

Power Supply

IEC power cable required. 90 - 240V AC input.

Power Consumption

45 Watts

Physical Specifications

Environmental Specifications

Operating temperature:

0° to 40° C (32° to 104° F)

Storage temperature:

-20° to 45° C (-4° to 113° F)

Relative Humidity:

0% to 90% non-condensing

What's Included

Blackmagic MultiView 16

SD card with software and manual

Warranty

12 month Limited Manufacturer's Warranty.
