TERANEX PROCESSING

Converter tiêu chuẩn hàng đầu thế giới – cho phép chuyển đổi giữa hàng trăm định dạng video ngay tức thì!

Teranex là converter tiêu chuẩn nổi tiếng thế giới với chất lượng virtually transparent tuyệt hảo! Các chương trình phát sóng được chuyển đổi sang định dạng phù hợp, với chất lượng tốt nhất cho, phép phân phối trên toàn thế giới. Được tích hợp sẵn cổng Thunderbolt, Teranex là lựa chọn hoàn hảo cho việc sản xuất chương trình truyền hình trực tiếp và cũng được dùng để lọc sạch và chuyển đổi nội dung cho authoring cũng như ghi hình video, playback để biên tập, thiết kế và dựng kỹ xảo! Teranex là thiết bị chuyển đổi video hoàn hảo, tiêu chẩn hàng đầu, công cụ thu hình, playback, tất cả trong một!

Khả năng chuyển đổi giữa bất kỳ định dạng nào.

Teranex cho phép chuyển đổi giữa nhiều loại định dạng video hơn bất kỳ giải pháp nào khác, bao gồm de-interlacing, up conversion, down conversion, SD và HD cross/standard conversion, tự động phát hiện và loại bỏ nhịp thừa ngay cả với nội dung đã chỉnh sửa, giảm nhiễu, cân chỉnh tỷ lệ hình ảnh và chuyển đổi tỷ lệ khung hình. Tất cả đều với full timecode và chuyển đổi âm thanh đa kênh và còn bao gồm chuyển đổi kênh dual 3D, mô phỏng 3D được cấp bằng sáng chế qua thẩm định và camera 3D rig alignment!

Sử dụng bất cứ nơi nào!

Với khả năng chuyển đổi từ hầu như bất kỳ định dạng truyền hình nào sang định dạng truyền hình khác ở chất lượng cao nhất, Teranex được sử dụng với hàng trăm mục đích khác nhau trong các đài truyền hình và cơ sở sản xuất hậu kỳ. Ta có thể sử dụng Teranex để thực hiện những chuyển đổi chung cũng như bảo vệ đầu phát, máy phát/bộ mã hóa vòng quay (encoder) và switcher từ các video tiêu chuẩn bằng cách cài đặt Teranex trước cổng video input! Ngoài ra ta còn có thể thêm Teranex vào xe truyền hình lưu động để đồng bộ hóa và chuyển đổi video feed kể cả định dạng 3D!

Chất lượng Teranex

Công nghệ tiên tiến SIMD được phát triển và cấp bằng sáng chế bởi Teranex cho phép ngay lập tức xử lý hàng ngàn điểm ảnh cùng một lúc ở các vị trí X, Y và giữa các khung hình video, mang lại cho bạn chất lượng hình ảnh chuẩn siêu máy tính thực thụ. Quá trình xử lý được áp dụng cùng lúc trong một khung hình và giữa các khung hình với nhau nên hiệu suất các tính năng de-interlacing, inter-frame interpolation và giảm nhiễu cũng tốt hơn. Đây là lý do tại sao ta chẳng thể phân biệt được đâu là bản chuyển đổi của Teranex và đâu là bản gốc!

“Từng bộ phận một trong các thiết bị của Blackmagic mà tôi đã dùng đều cực kì vững chắc. Vì chúng tôi làm quảng cáo truyền hình trong môi trường phát sóng chuyên nghiệp nên cái chúng tôi cần là những thiết bị tiêu chuẩn hàng đầu.” Craig Russill-Roy Head of AdPro / AdStream, UK

Sức mạnh xử lý tối ưu

Các sản phẩm Teranex 2D và 3D Processor nổi bật với công nghệ xử lý được cấp bằng sáng chế dành cho chuyển đổi chất lượng cao hàng đầu giữa các tiêu chuẩn video, tốc độ khung hình và độ phân giải. Sức mạnh xử lý đáng kinh ngạc của Teranex bao gồm: Up Conversion, Down Conversion, SD/HD Cross Conversion, SD/HD Standards Conversion, phát hiện và loại bỏ nhịp thừa, giảm nhiễu, cân chỉnh tỷ lệ hình ảnh, chuyển đổi tỷ lệ khung hình, Smart Aspect, chuyển đổi Timecode, bao gồm chuyển đổi 16 kênh audio, 3D Camera Align, chuyển đổi tiêu chuẩn kênh 3D dual, mô phỏng 3D.

Khả năng điều khiển tuyệt đối

Điều khiển Teranex từ xa!

Phần mềm Teranex cho phép bạn điều khiển từ xa các yếu tố như: source quay và lựa chọn output, proc amp, color correction, tỷ lệ khung hình, audio mapping và còn nhiều hơn nữa từ máy tính để bàn hay chiếc Mac của bạn. Phần mềm được thiết kế thanh lịch, rõ ràng dễ sử dụng và dễ chia sẻ cho nhiều người khác sử dụng nữa! Teranex Setup cho phép các đài truyền hình lớn sử dụng vô số các bộ chuyển đổi Teranex trong mạng lưới tại một địa điểm trung tâm!

Nhiều bộ nối hơn

Khi gặp các định dạng cao cấp như 4:4:4 và 3D, Teranex 3D Processor bao gồm dual SD/HD, ngõ vào và ra 3 Gb/s SDI cho liên kết đôi 4:4:4  cũng như liên kết đơn 3 Gb/s SDI 4:4:4. Các kênh kép cũng cho phép xử lý 3D mắt trái và mắt phải với độ phân giải full và cả hai mắt được chuyển đổi cùng một lúc đồng bộ hoàn hảo! Khi xử lý dual stream 3D độ phân giải full, kết nối HDMI và chức năng ghi và phát lại của cổng Thunderbolt hỗ trợ dual stream 3D thông qua một cáp đơn.

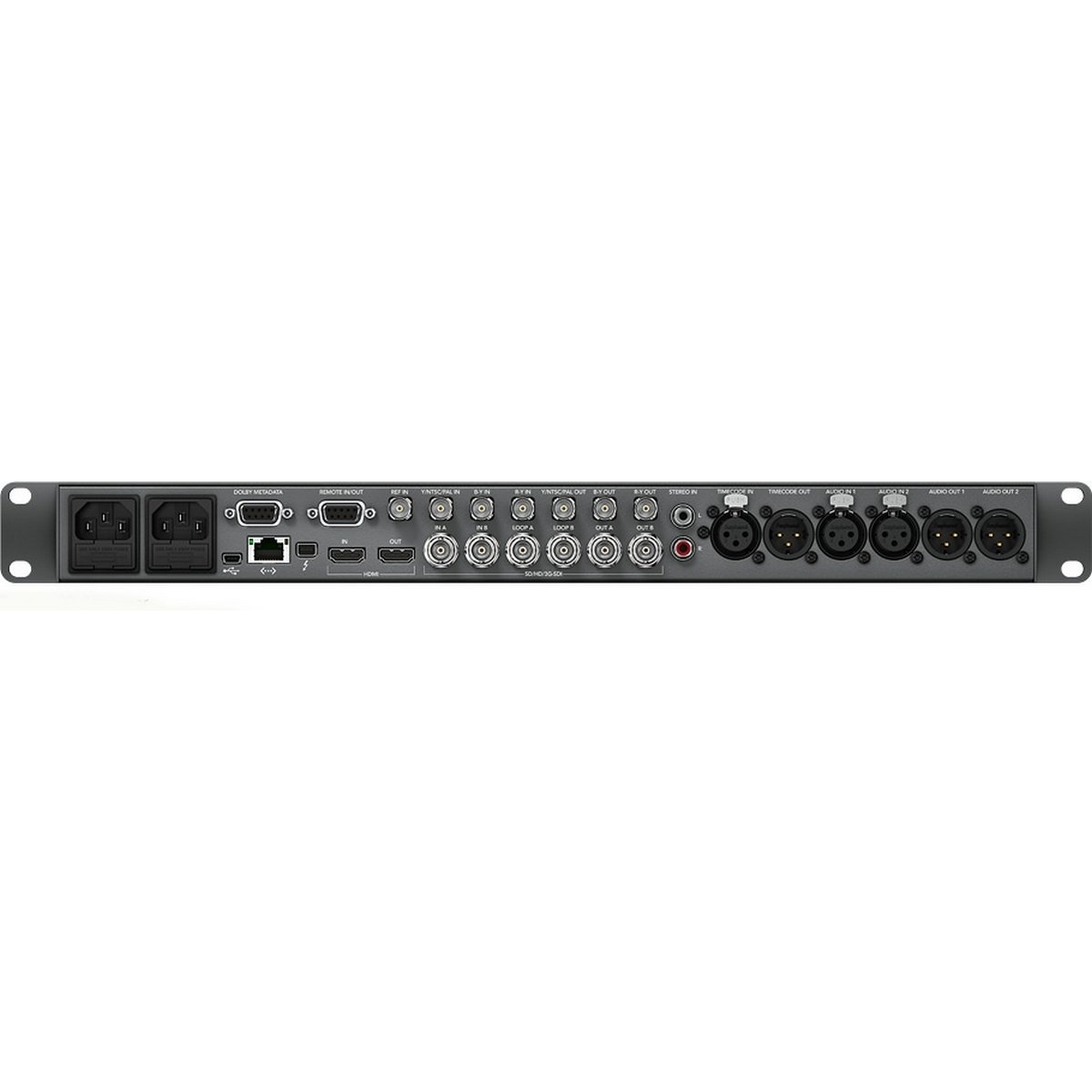

Teranex 3D Processor

Technical Specifications

Description

Get all the connections, processing and quality of the Teranex 2D model but with added dual link SD/HD and 3 Gb/s SDI and HDMI 3D inputs and outputs for dual stream 3D conversions and Dual Link 4:4:4 quality conversions. Get the same amazing processing features plus 3D features such as 3D dual stream processing, conversion between 3D formats, patent pending 3D simulation and 3D camera rig alignment! With the Teranex 3D processor, you can connect both left and right eye feeds and perform high quality de- interlacing, up conversion, down conversion, SD and HD cross/standards conversion, automatic cadence detection, removal and correction, even adjustable scaling and aspect ratio conversion on both eye channels at the same time! When capturing via a Thunderbolt port you get support for capture and playback of two independent video files for each eye, as well as full support for 3D capable NLE software!

Connections

SDI Video Input

1x (IN A) - 10-bit SD, HD, 3Gb/s HD, 2K switchable. Usable for encoded 3D HD-SDI input. 1x (IN B) - 10-bit SD, HD, 3Gb/s HD and 2K switchable. Usable as dual link HD-SDI for 4:2:2 or 4:4:4 connection or 3 Gb/s for HD-SDI 4:4:4 or 2K. Also usable for dual stream 3D (Right Eye) input.

SDI Video Input Loop

1x (IN A Loop) – Reclocked, 10-bit SD, HD, 3 Gb/s HD, 2K switchable. 1x (IN B Loop) – Reclocked, 10-bit SD, HD, 3 Gb/s HD, 2K switchable.

SDI Video Output

1x (OUT A) - 10-bit SD, HD, 3Gb/s HD and 2K switchable. Usable for encoded 3D HD-SDI output. 2x (OUT B) - 10-bit SD, HD, 3Gb/s HD and 2K switchable. Usable as dual link HD-SDI for 4:2:2 or 4:4:4 connection or 3 Gb/s for HD-SDI 4:4:4 or 2K. Also usable for dual stream 3D (Right Eye) output and encoded 3D HD-SDI output.

Analog Video Input

1x Component YUV on 3 BNCs switchable to Composite. Component supports HD and SD.

Analog Video Output

1x Component YUV on 3 BNCs switchable to Composite. Component supports HD and SD.

HDMI Video Input

1x HDMI type A connector including 3D frame packing support.

HDMI Video Output

1x HDMI type A connector including 3D frame packing support.

Analog Audio Input

2x professional balanced analog audio via XLR connectors for 2 channels (shared with AES/EBU Audio Input). 2x inputs of unbalanced analog audio on RCA connectors for consumer equipment. 2x inputs of unbalanced analog audio on RCA connectors for consumer equipment.

Analog Audio Output

2x professional balanced analog audio via XLR connectors for 2 channels (shared with AES/EBU Audio Output).

AES/EBU Audio Input

2x AES/EBU audio pairs via XLR connectors for 4 channels (shared with Analog Audio Input).

AES/EBU Audio Output

2x AES/EBU audio pairs via XLR connectors for 4 channels (shared with Analog Audio Output).

SDI Audio Input

16 channels in SD, HD, 3Gb/s HD and 2K. (16 channels in HD and 2K, and 8 channels in SD for capture via Thunderbolt port)

SDI Audio Output

16 channels in SD, HD, 3Gb/s HD and 2K. (16 channels in HD and 2K, and 8 channels in SD for playback via Thunderbolt port)

HDMI Audio Input

8 Channels.

HDMI Audio Output

8 Channels.

Dolby Support Built-In

Dolby® AC-3 pass through in all conversions. Dolby® E pass through except during video frame rate conversions.

Dolby Support Optional

Dolby® E/AC-3 support in frame rate conversions with the optional Dolby® E/AC-3 decode and encode modules. Dolby metadata support using RS-485 on DB-9.

Timecode Input

Support for VITC/ATC. 1x XLR for LTC Input.

Timecode Output

Support for VITC/ATC. 1x XLR for LTC Output (pass-through only).

Multi Rate Support

SDI, HDMI and component analog video connections are switchable between standard definition and high definition. SDI switches between 270 Mb/s standard definition SDI, 1.5 Gb/s HD-SDI and 2K SDI and 3 Gb/s HD-SDI. HDMI connections are switchable between standard definition, high definition and 3D high definition with frame packing.

Sync Input

Blackburst in SD or TriSync HD.

Device Control

Sony™ compatible RS-422 deck control port. Serial ports TxRx direction-reversible under software control.

Computer Interface

Thunderbolt port for capture and playback of video and audio. USB 2.0mini B port for software updates and configuration.

Processor Interface

Illuminated pushbuttons, status LEDs and LCD with easy to use onscreen menus.

Standards

SD Format Support

625/25 PAL and 525/29.97 NTSC.

HD Format Support

720p50, 720p59.94, 720p60, 1080PsF23.98, 1080p23.98, 1080PsF24, 1080p24, 1080PsF25, 1080p25, 1080PsF29.97, 1080p29.97, 1080PsF30, 1080p30, 1080i50, 1080p50, 1080i59.94, 1080p59.94, 1080i60 and 1080p60.

2K Format Support

2048 x 1080PsF23.98,2048 x 1080p23.98, 2048 x 1080PsF24and 2048 x 1080p24.

SDI Compliance

SMPTE 259M, SMPTE 292M,SMPTE 296M, SMPTE 372M andSMPTE 425M.

SDI Metadata Support

VITC/ATC support, SMPTE 12M. Video indexing support including WSS, RP186 and AFD, SMPTE 2016. Closed captioning support for conversions to and from 608 and 708, SMPTE 334M. (Capture and playback via Thunderbolt port supports RP188, VANC using up to 3 lines of video in file including closed captioning.)

Audio Sampling

Television standard sample rate of 48kHz and 24-bit HD, 20-bit SD

Video Sampling

4:2:2 and 4:4:4 switchable

Color Precision

10-bit

Color Space

REC 601, REC 709

HD-SDI 3D Support

Top and bottom, side by side, line by line, dual stream.

HDMI 3D Support

Top and bottom, side by side, line by line, frame packing.

SDI Format Support

525 NTSC, 625 PAL, 720HD, 1080HD and 2K 2048 x 1080 switchable.

Analog Format Support

525 NTSC, 625 PAL, 720HD and 1080HD switchable.

Analog Component

NTSC/PAL 10-bit and 16x Over-sampled Output. HD 10-bit and 4x Over-sampled Output.

Analog Composite

NTSC/PAL 10-bit and 16x Over-sampled Output.

HDMI Color Precision

4:2:2 10-bit

Copy Protection

HDMI input is unable to capture from copy protected HDMI sources. Always confirm copyright ownership before capture or distribution of content.

Conversions

Processing

Aspect Ratio Conversion

Real time variable and fixed aspect ratio conversion including proprietary “SMART” aspect.

Real Time Video Processing

Includes noise reduction, cadence detection with insertion/removal and cadence correction, scene cut detection, color correction, and proc amp control.

Real Time 3D Processing

3D synchronization, patent pending 2D to 3D simulation and 3D camera align.

Real Time Effects during playback on a computer with Thunderbolt™ technology

Final Cut Pro X internal effects. Premiere Pro CC Mercury Playback Engine effects. Avid Media Composer 6™ internal effects.

Format Conversion

Real time up conversion, down conversion, cross conversion and SD/HD standards conversion on capture. Most conversions are also available on 3D formats.

Colorspace Conversion

Hardware based real time.

Software

Software Included

Desktop Video software installs Media Express, Disk Speed Test, LiveKey, Blackmagic system preferences and Blackmagic driver for video capture and playback via the converter’s Thunderbolt port. Blackmagic UltraScope software for waveform monitoring from the converter’s Thunderbolt port.

Installation

Connected via a Thunderbolt cable (not included) to computers with Thunderbolt technology for video capture and playback.

Software Control

Software control utility included free for changing settings via Windows 7 or Windows 8 and Mac OS X.

Internal Software Upgrade

Automatically upgrades when new software is connected via USB 2.0.

Operating Systems

Physical Specifications

Power Requirements

Power Supply

2x built-in international AC power supplies with IEC C14 inlets for failover redundancy. 100-240V, 50-60Hz.

Environmental Specifications

Operating Temperature

5° to 50° C (41° to 122° F)

Storage Temperature

-20° to 45° C (-4° to 113° F)

Relative Humidity

0% to 90% non-condensing

What's Included

Teranex 3D Processor

Software CD

Warranty

12 Months Limited Manufacturer's Warranty.
